Apraksts

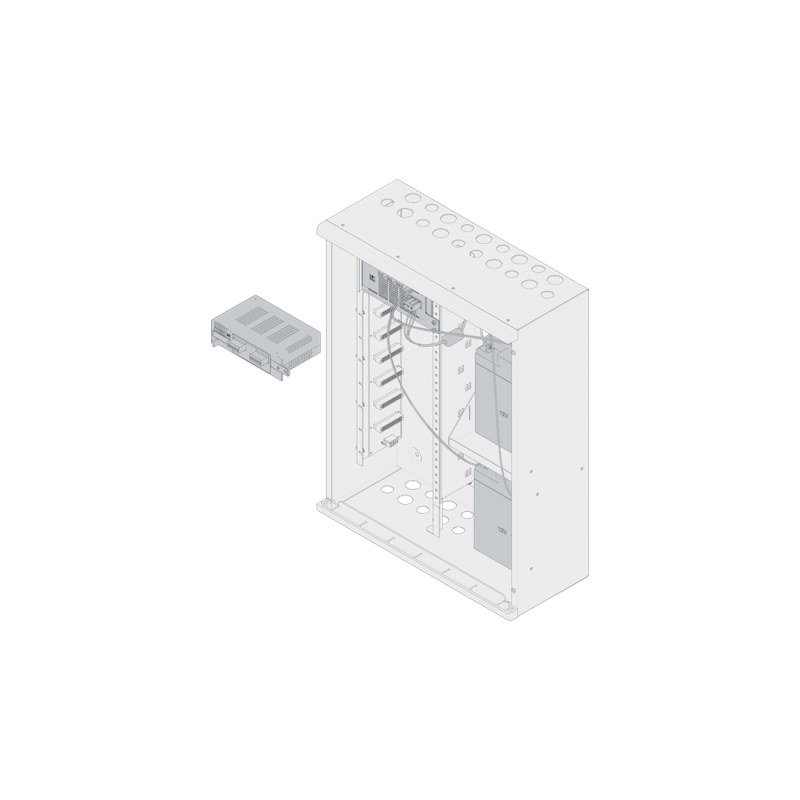

Komutācijas barošanas avota modulis

Savieno ar elektrotīkla barošanas avotu un piegādā sistēmai maksimāli 4A strāvu.

Ietver 1,5 A akumulatora lādētāju, kas spēj uzturēt zem uzlādes divus 17 Ah vai 24 Ah akumulatorus.

Piedāvā divas uzraudzītas izejas un konfigurējamu releja izeju (pēc rūpnīcas noklusējuma konfigurēta kā trauksmes izeja, AUX izeja un kļūdu signalizācijas relejs).

Pieņem 230 Vac vai 115 Vac 50/60 Hz ieeju

Katrā metāla korpusā var ievietot tikai vienu barošanas bloku.

Katrs vadības panelis spēj pārvaldīt līdz pat 4 barošanas moduļiem (vienu katrā kārbā).

IFM24160 iekšējais modulis piegādā un sadala strāvu caur CAN piedziņas savienojuma joslu un caur divām izejām OUT 1 un OUT 2. Iespēja izvēlēties EOL rezistoru vērtības. Previdia Max vadības paneļi spēj pārvaldīt līdz pat 4 IFM24160 moduļiem, pa vienam katrā PRCAB korpusā.

APARATŪRAS RAKSTUROJUMS

• CPU, kas paredzēts moduļa vadībai un komunikācijai ar vadības paneļa FPMCPU moduli
• 4 statusa gaismas diodes
• Mini USB ports
• 1 programmējams relejs
• 2 programmējamas uzraudzītas izejas
• Ieejas sprieguma selektors (230V / 115V)

TEHNISKĀ SPECIFIKĀCIJA

• Barošanas spriegums: 230 / 115 V~ (+10% -15%) 50/60 Hz
• Maksimālais strāvas patēriņš no tīkla: 1,1A
• Izejas spriegums: 27,6V • Maksimālā pieejamā strāva: 5,2A
• Imax a un Imax b (saderīgs ar EN54-4): 4A
• Baterijas: 2x 12V 24Ah vai 2x 12V 17Ah
• Akumulatora lādētājs: 1,2A
• Akumulatora maksimālā iekšējā pretestība: 1 omi
• Akumulatora atbrīvošanas spriegums: 19V
• Darba temperatūra: no -5°C līdz +40°C
• Izolācijas klase: I
• Patēriņš @ 27,6V: gaidīšanas režīmā 20mA, maks. 40mA
• Maksimālā strāva pie OUT1: 1,5 A @ 27,6 V
• Maksimālā strāva izejā OUT2: 1,5 A @ 27,6 V
• Maksimālā strāva uz RELAY: 5A @ 30V
