Apraksts

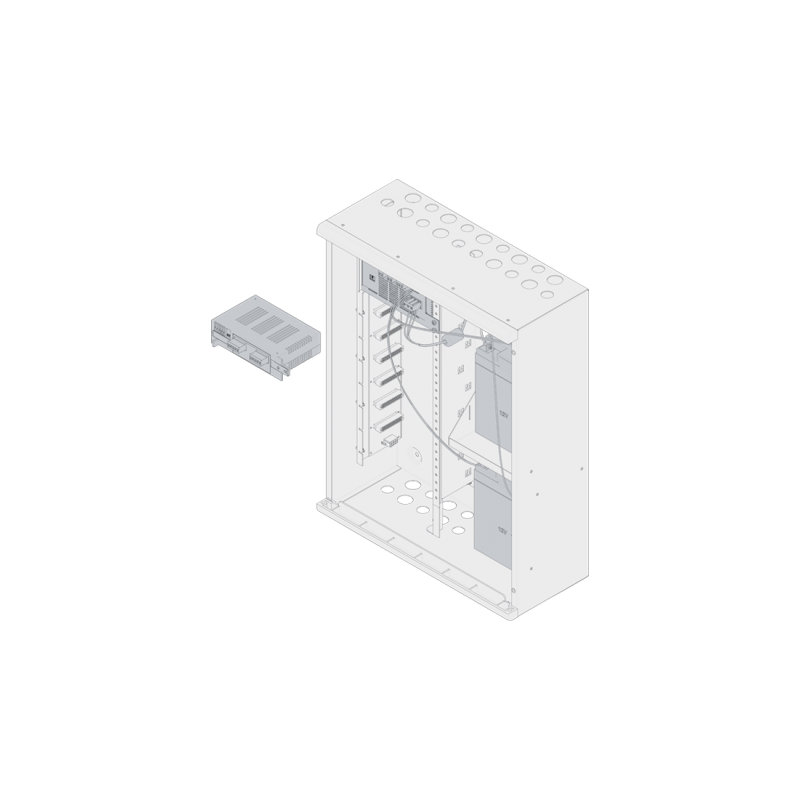

Modulis divu vai vairāku vadības paneļu pievienošanai Hornet+ tīklā, ne vairāk kā 48.

Šis modulis nodrošina divus RS485 portus savienošanai ar citiem vadības paneļiem; elektroinstalācija ir pabeigta kā slēgts gredzens.

RS485 ātrums iestatāms no 9600 līdz 512k bodu, 12V izeja tiek nodrošināta iespējamo RS485 optisko šķiedru pārveidotāju barošanai.

Katrs vadības panelis pārvalda tikai vienu IFMNET moduli.

Visiem savstarpēji savienotajiem vadības paneļiem tīklā jābūt aprīkotiem ar IFMNET moduli.

Vadības panelis ar Hornet+ tīkla savienojuma moduli viena vai vairāku vadības paneļu pievienošanai Hornet+ tīklā, maksimāli līdz 48. Savieno tieši ar CAN DRIVE joslu. Šis modulis nodrošina divus RS485 portus savienojumam ar citiem vadības paneļiem; elektroinstalācija ir pabeigta kā slēgts gredzens. RS485 bodu pārraides ātrums, ko var iestatīt no 9600 līdz 512 k bodu.IFMLAN nodrošina 12 V izvadi iespējamajiem RS485 optiskās šķiedras pārveidotājiem. Katrs vadības panelis pārvalda tikai vienu IFMNET moduli.Visi savstarpēji savienotie vadības paneļi tīklam jābūt aprīkotam ar IFMNET moduli.

APARATŪRAS RAKSTUROJUMS

• CPU, kas paredzēts moduļa vadībai un komunikācijai ar vadības paneļa FPMCPU moduli
• 5 statusa gaismas diodes
• Mini USB ports
• Hot swap tehnoloģija
• 2 spailes RS485 portam
• 1 spaile 12V barošanas avotam

TEHNISKĀ SPECIFIKĀCIJA

• Strāvas spriegums: 19-30Vdc
• Patēriņš pie 27.6V: 60mA
• Maksimālā izejas strāva 12 V: 0,8A
• Darba temperatūra: no -5°C līdz +40°C
