Apraksts

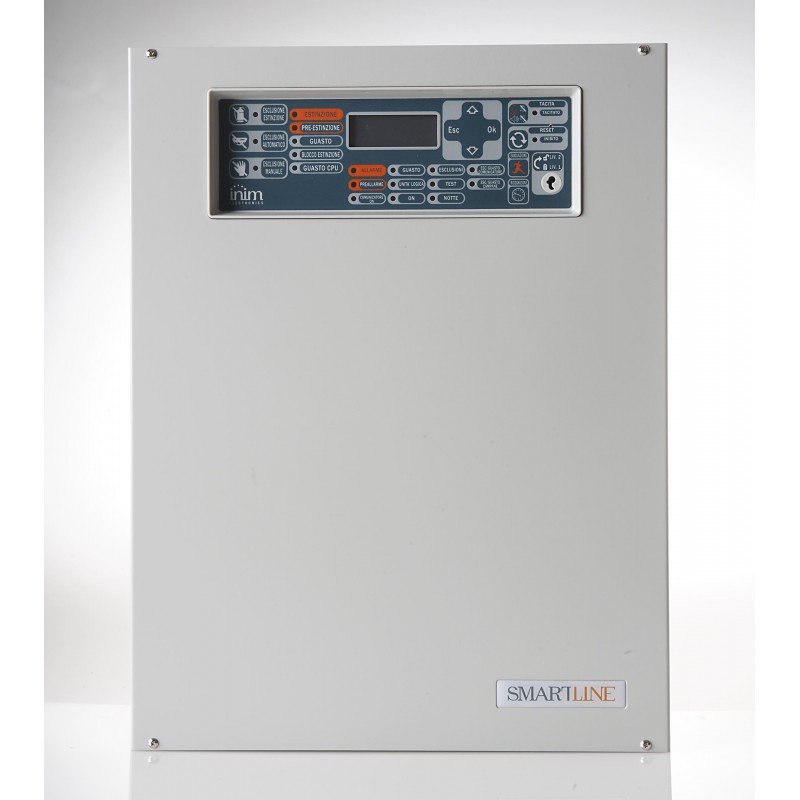

Konvenciālais vadības panelis ar 4 zonām, paplašināms līdz 36 zonām.

SmartLine konvenciālo ugunsgrēka noteikšanas vadības paneļu sērija piedāvā 2 zonu nepaplašināmu modeli (SmartLine020-2), 4 zonu modeli, kas paplašināms līdz 20 zonām (SmartLine020-4) un 4 zonu modeli, ko var paplašināt līdz 36 zonām (SmartLine036-4).

Īpašais kompaktums, vienkāršā uzstādīšana, nesarežģītas programmēšanas procedūras un vienkārša gala lietotāja darbība padara šo ļoti konkurētspējīgo vadības paneli par ideālu visiem maziem un vidējiem lietojumiem, īpaši tiem, kur ātra uzstādīšana un programmēšana ir viens no svarīgākajiem sistēmas aspektiem. Daudz funkciju (taimeri, vienādojumu loģika utt.), plaša elastība (automātiskā izejas balansēšana, daudzfunkciju ieejas, pielāgojamas izejas, gāzes funkciju integrācija u.c.) un inovatīvas savienojamības iespējas (RS485 BUS barošanas stacijām, interneta pieslēgums u.c.), nodrošiniet sirdsmieru pārliecībā, ka šis spēcīgais rīks spēj apmierināt visas vajadzības jebkura veida instalācijas gadījumā.

SmartLine vadības paneļiem ir uzraudzītas izejas (viena mātesplatē un viena katrā pievienotajā paplašinājumā) audiovizuālo signalizācijas ierīču aktivizēšanai, pielāgojama releja izeja, kļūdu signalizācijas izejas un divas 24 V izejas (viena pastāvīga un viena pārtraucama, ko nosaka uzstādītāja nosacījumi). Turklāt katra noteikšanas zona nodrošina termināli, ko var konfigurēt kā atvērta kolektora izeju (aktivizēta ar programmējamiem nosacījumiem), uzraudzītu ieeju vai gāzes 4-20mA detektora interfeisu.

Sistēmas informācija tiek nodrošināta, izmantojot grafisko displeju un gaismas diodes uz vadības paneļa priekšējās plāksnes. RS485 kopne atbalsta 4 attālos atkārtotājpaneļus (SmartLetUSee/LCD-Lite). Šie atkārtotājpaneļi atkārto visus ugunsgrēka trauksmes sistēmas datus un ļauj lietotājiem piekļūt sistēmai un kontrolēt to saskaņā ar viņu autorizēto piekļuves līmeni. Kopne atbalsta arī divas barošanas stacijas, kuras var savienot tā, lai nodrošinātu to funkcionalitātes uzraudzību un to izejas jaudas aktivizēšanu/deaktivizēšanu iepriekš definētos apstākļos.

Sistēmas programmēšana no vadības paneļa ir vienkārša un bez problēmām, pateicoties vienkārši izpildāmajām instrukcijām displejā. Sistēmu var ieprogrammēt arī ar SmartLeague lietojumprogrammas palīdzību. Šī intuitīvā programmēšanas programmatūra ievērojami vienkāršo programmēšanas procedūru. SmartLAN/485 plate ļauj vadības panelim izveidot savienojumu ar Ethernet tīklu attālinātai piekļuvei, izmantojot internetu. Kad attālais savienojums ir izveidots, ir iespējams modificēt konfigurācijas parametrus, augšupielādēt/lejupielādēt programmēšanas datus un/vai pārvaldīt sistēmu, izmantojot uzraudzības programmatūru, kuras pamatā ir SmartLook grafiskās kartes.

Informācija par produktu

• konvenciālais ugunsgrēka atklāšanas vadības panelis;
• pieejams ar 2 zonām vai 4 zonām, kas paplašināmas līdz 36;
• EN12094-1 Apstiprināts (Ugunsgrēka dzēšana);
• atbalsta līdz 30 ierīcēm vienā zonā;
• pārvalda SmartLetLoose/ONE ugunsdzēsības paneli;
• (EN12094-1 Apstiprināts);

• atbalsta līdz 4 atkārtotājpaneļiem;
• 1 uzraudzīta trauksmes izeja (NAC);
• 1 izeja komunikatora/zvanītāja aktivizēšanai;
• 1 NC/NO trauksmes izeja;
• 1 NC/NO bojājuma izeja;
• 1 barošanas avota izeja;
• 1 atiestatāma barošanas avota izeja;
• 1 terminālis katrā zonā konfigurējams kā: atvērta kolektora izeja, uzraudzīta izeja, uzraudzīta ieeja, gāzes detektora ieeja ar 4-20mA interfeisu, gāzes detektora ieeja ar atvērtu kolektoru, izvades interfeiss;

• akumulatora izslēgšanas relejs dziļas izlādes apstākļiem;
• izgaismots grafiskais displejs ērtai instalēšanas/lietotāja interfeisa pārvaldībai;
• navigācijas taustiņi ērtai piekļuvei izvēlnes opcijām;
• ātrie taustiņi (Silence, Reset, Evacuate, Investigate);
• RS485 BUS atkārtotāja paneļa savienojumiem;
• pīkstulis (nodrošina skaņas signālus);
• RS232 savienotājs datu augšupielādei/lejupielādei;
• programmēšanas programmatūra (darbojas operētājsistēmā Windows);
• vienkārša sistēmas programmēšana no vadības paneļa;
• piekļuves atslēga 2. līmeņa funkcijām (saderīga ar EN54);
• termozondes iebūvētais savienotājs (piederuma prece);

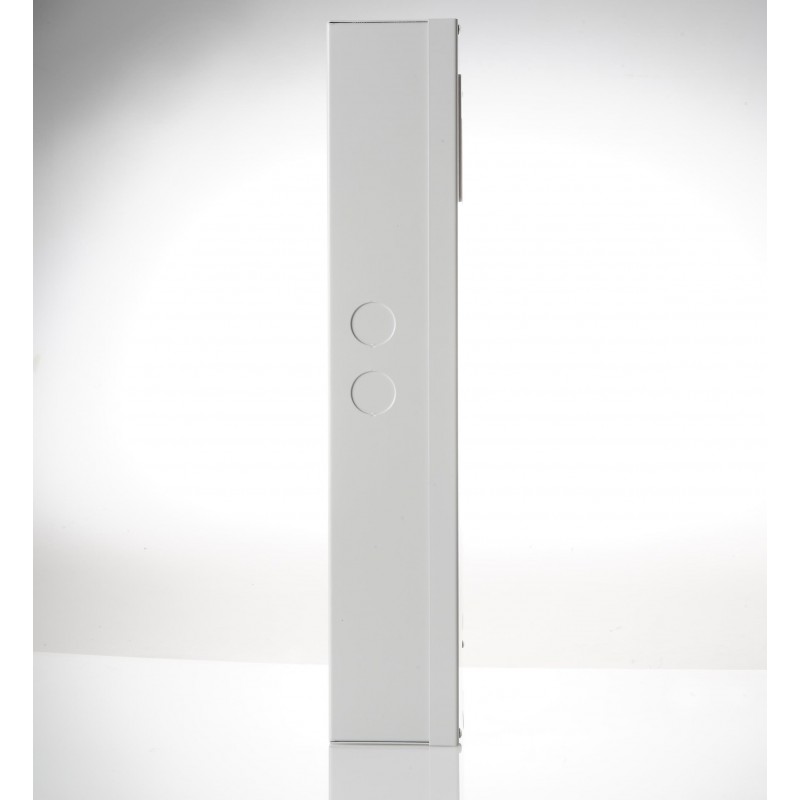

• metāla kaste;
• elektrotīkla barošana 230Vac ± 10%;
• komutācijas barošanas avots/akumulatoru lādētājs 4A @ 27,6Vdc;
• akumulatora korpuss diviem 17Ah, 12V akumulatoriem;
• izmēri (AxPxD): 497x378x92mm;
• svars (bez baterijām): 6Kg;
• EN54 apstiprināts.
